Membuat Jaringan LAN Pada Virtual Box

Hai sobat kali ini saya akan berbagi ilmu Langkah-langkah Membuat Jaringan LAN Pada Virtual Box

alat dan bahan yang harus di persiapkan :

• 1 Laptop
• Aplikasi virtual box

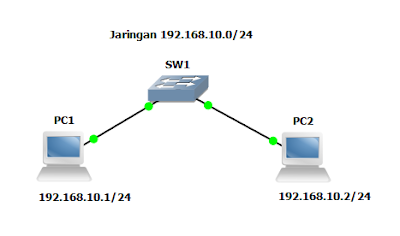

Topologi

---

Langkah - langkah

---

1. Pastikan GNS3 sudah terinstal. Eksekusi GNS3 sebagai Administrator.




2. Membuka GNS3 pertama kali akan selalu terbuka jendela ‘New Project’.




3. Tampilan GNS3.




4. Device Toolbar terdiri dari:




5. Dari device toolbar masukkan switch dengan klik ‘Switches’  pilih ‘Ethernet Switch’  Seret ke workplace.

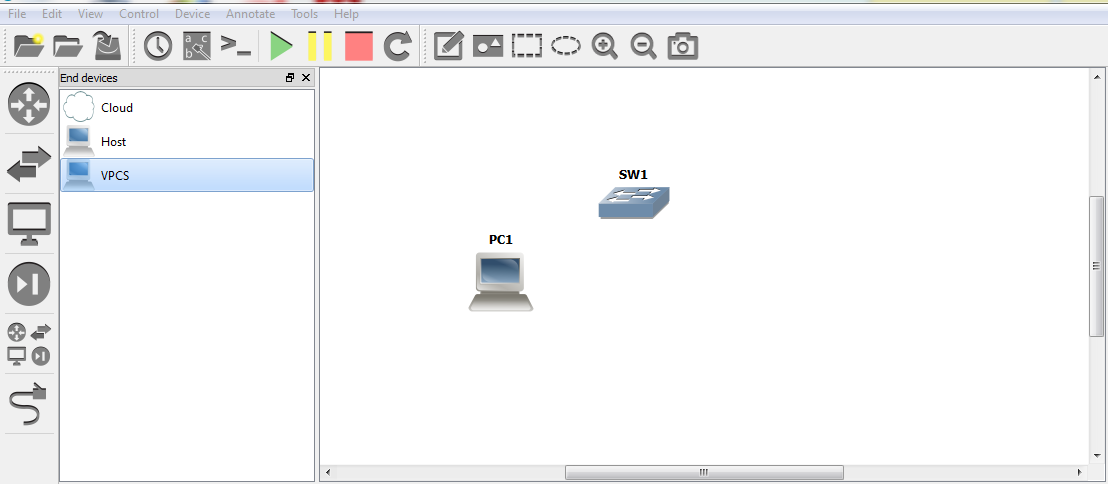

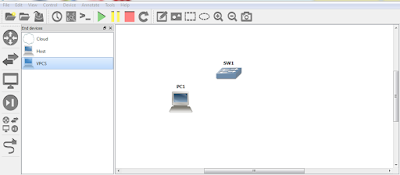

6. Masukkan PC1 dengan klik ‘End Devices’  pilih VPCS  Seret ke workplace.




7. Masukkan PC2 dengan langkah sama seperti langkah no 6.




8. Koneksikan PC1 ke dalam switch dengan klik ‘Add a Link’  klik PC1  pilih ‘Ethernet0’.



9. Seret garis ke switch SW1 dan pilih port1.

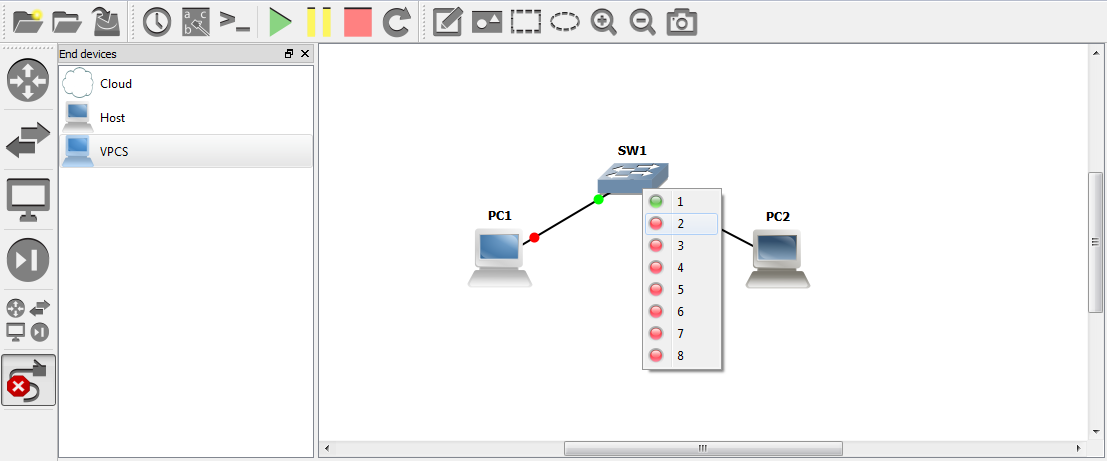

10. Lakukan seperti langkah no 8 dan no 9 pada PC2 agar terkoneksi ke switch SW1, dimana koneksi PC2 berada pada port 2 SW1.




11. Maka topologi LAN pada keadaan awal adalah sebagai berikut.




12. Klik tombol ‘Start/Resume All Devices’ icon play , sehingga semua device aktif.




13. Buka console PC1 dengan cara klik kanan pada PC1  klik ‘Console’.




14. Beri alamat IP pada PC1 dimana alamat IP-nya adalah 192.168.10.1/24 dengan cara ketikkan pada console PC1: >ip 192.168.10.1/24.




15. Beri alamat IP pada PC2 dimana alamat IP-nya adalah 192.168.10.2/24 dengan cara seperti langkah no 13 dan no 14.




16. Cek alamat IP PC1 dengan cara ketikkan pada console PC1 >show.




17. Cek alamat IP PC2 dengan cara ketikkan pada console PC2 >show.




18. Lakukan ping dari console PC1 ke PC2.




19. Lakukan ping dari PC2 ke PC1.




20. Berikan note dengan klik tombol ‘Add Note’ Icon Pencil  pada toolbar sehingga topologi lebih mudah dipahami seperti berikut.




21. Ganti nama device dengan cara klik kanan pada device  ‘Configure’  ganti nama pada bagan ‘Name’  Klik OK.




22. Ganti keseluruhan nama device sehingga seperti berikut.




23. Lakukan ping dari Komputer 1 ke Komputer 2 dengan menggunakan option –t.




24. Capture lalulintas data menggunakan Wireshark dengan cara klik kanan Switch 1  klik ‘Capture.




25. Pilih port yang ingin di-capture traffic datanya, dalam hal ini yang akan dilihat traffic data pada Komputer 1. Maka pilih Port 1  Klik OK.




26. Aplikasi Wiresharka akan terbuka dan langsung aktif.




27. Ambil salah satu data capture dan analisa protokol apa saja yang digunakan dan jelaskan!





                                                                                      Dari hasil capture di wireshark protokol yang digunakan adalah ICMP dengan source : 192.168.10.1 dan destination 192.168.10.2

Kesimpulan

---

Dengan mengetahui Konsep dan Langkah-langkah Membuat Jaringan LAN Pada Virtual Box diharapkan dapat dijadikan referensi untuk Membuat taringan secara Langsung.
